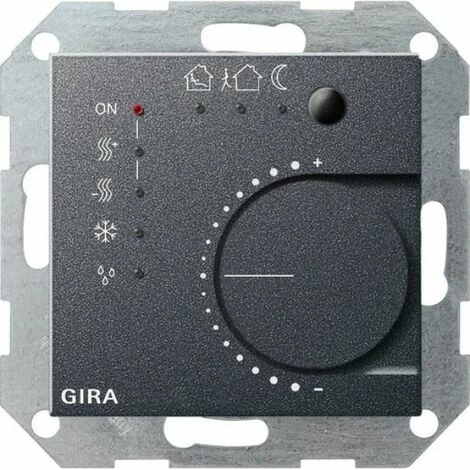

Gira KNX STETIGREGLER SYSTEM 55 (210028 ANTHRAZIT)

Eigenschaften

• Material: Leder
• Farbe: Transparent, Grau
• Form: Punkt

KNX/EIB Stetigregler mit Tasterschnittstelle 4fach inkl. Busankoppler System 55 Anthrazit Produktfamilie:Heizung, Klima, LüftungProdukttyp:ReglerDer Stetigregler UP vereint die Funktionen eines KNX/EIB Busankopplers, eines Einzelraum-Temperatur-Reglers mit Sollwertvorgabe und die eines Binäreinganges. Es ist kein separater Busankoppler notwendig. An den Binäreingang können vier potenzialfreie Kontakte angeschlossen werden. Der Eingang 1 kann zum Anschluss eines Fernfühlers für die Temperaturmessung im Fußboden benutzt werden. Zwei Eingänge sind als Ausgänge (max.0,8mA) parametrierbar.Die Reglerfunktion dient zur Einzelraum-Temperaturregelung. Der Regler erfasst mit einem internen bzw. externen Temperaturfühler die aktuelle Raumtemperatur und verarbeitet diese mit einem einstellbaren Temperatur-Sollwert zu einer Stellgröße. Es können damit Stellantriebe mit stetigem Stellsignal als auch mit schaltendem Stellsignal angesteuert werden.Mit dem Stellrad wird der Temperatur-Sollwert verschoben. Eine Präsenztaster dient zur Umschaltung zwischen Komfort- und Standby-Betrieb. Die aktuellen Zustände werden am Stetigregler durch LED angezeigt. Zur Projektierung und Inbetriebnahme des Gerätes wird die ETS3.0d empfohlen. Bei Anschluss der externern Eingänge wird die Verwendung einer Schalterklemmdose empfohlen.Regler: -5 Betriebsarten: Komfort-, Standby-, Nacht-, Frost-/Hitzeschutz- und Reglersperre (z.B. Taupunktbetrieb) -Heiz-/ Kühlfunktionen: Heizen, Kühlen, Heizen und Kühlen, Grund- und Zusatzheizen, Grund- und Zusatzkühlen -Voreingestellte Regelparameter für gängige Heiz- bzw. Kühlkörper -Regler abschaltbar (Taupunktbetrieb) bzw. Regler oder Bedienung des Reglers sperrbar -Ventilschutzfunktion (Ventil wird zyklisch alle 24 Stunden geöffnet) -Regelungsarten: Stetige PI-Regelung, schaltende PI-Regelung (PWM) und schaltende 2-Punkt-Regelung (Ein/Aus) -Temperaturerfassung über einen internen und/oder externen Fühler (Mittelwertbildung für große Räume)Eingänge: -Freie Zuordnung der Funktionen Schalten, Dimmen, Jalousie und Wertgeber zu den Eingängen -Sperrobjekt zum Sperren einzelner Eingänge -Verhalten bei Busspannungswiederkehr für jeden Eingang separat parametrierbar -Telegrammratenbegrenzung -Funktion Schalten: zwei unabhängige Schaltobjekte für jeden Eingang vorhanden und einzeln freischaltbar, Befehl bei steigender und fallender Flanke unabhängig einstellbar (EIN, AUS, UM, keine Reaktion) -Funktion Dimmen: Einflächen- und Zweiflächenbedienung, Zeit zwischen Dimmen und Schalten und Dimmschrittweite einstellbar, Telegrammwiederholung und Stopptelegramm senden möglich -Funktion Jalousie: Befehl bei steigender Flanke einstellbar (keine Funktion, AUF, AB, UM), Bedienkonzept parametrierbar (Step – Move – Step bzw. Move – Step), Zeit zwischen Kurz- und Langzeitbetrieb einstellbar, Lamellenverstellzeit einstellbar -Funktion Wertgeber und Lichtszenennebenstelle: Flanke (Taster als Schließer, Taster als Öffner, Schalter) und Wert bei Flanke parametrierbar, Wertverstellung bei Taster über langen Tastendruck für Wertgeber möglich, Lichtszenennebenstelle mit/ohne Speicherfunktion -Funktion Temperaturfühler: Ein Kanal der Tasterschnittstelle kann als externer Temperaturfühler für den Raumtemperaturregler genutzt werden.Ausgänge: -Unabhängiges Schalten der max. 2 Ausgänge Leitungslänge Ein-/Ausgänge: max. 5 m Leitungslänge Temperaturfühler: max. 50 m Umgebungstemperatur: -5 C bis +45 C Schutzart: IP 20 210028

Technische Details:

Name	Wert
Produktlinie(n)	System 55
Type	210028 ANTHRAZIT
Hersteller Artikelnummer	210028
Bussystem KNX	ja
Bussystem KNX-Funk	nein
Bussystem Funkbus	nein
Bussystem LON	nein
Bussystem Powernet	nein
Andere Bussysteme	ohne
Zusammenstellung	Bedienelement
Montageart	Unterputz
Mit Vor-Ort Bedienung	ja
Mit Diebstahl-/Demontageschutz	ja
Mit LED-Anzeige	nein
Mit Display	nein
Ausführung der Oberfläche	nicht zutreffend
Farbe	anthrazit
Transparent	nein
Externe Fühler	nein
Manuelle Sollwertverstellung	ja
Präsenztaster	nein
Parallel-Betrieb möglich	nein
Schutzart (IP)	IP20
Mit Busankopplung	ja
Anzahl der binären Eingänge	1
